CSW520A模块
概述：
CSW520A 迷你板是深圳市云望物联技术有限公司基于 802.11 设计的一款小尺寸（38*40*7mm）
远距离双频 WIFI 私有协议专用系统模块，采用全志 V3S 主控 CPU， ARM Cortex-A7, 最高
1.2GHz；符合标准 IEEE802.11a/g/n /无线网络协议以及私有 LR-WiFi（Long Range WiFi）协议，
为大大扩展通信距离，采用无线信号多路收发，并提高可靠性。模块支持网口，并集成串口透
传，串口转网口传输，sbus 功能。
本文档主要描述了 CSW520A 迷你板模块的功能，性能和硬件接口，并给出相关的硬件参考设计。
参数：
| 远传输距离 | CSW520A：>16KM（空旷无干扰）
30KM(地对空无干扰定向天线，2Mbps)，典型城市内通视地对地1.3KM(全向天线)，地对空全向16KM |
| 吞吐量 | 自适应，1~100Mbps |
| 网络拓扑 | 点对点，点对多点，可支持组网，中继 |
| 接收灵敏度 | -93dBm(Min) |
| 分集 | 2x2MIMO，ML，MRC |
| 传输技术 | OFDM LR-WiFi |
| FEC | LDPC |
| 频段 | 2400~2502MHz5.15~5.85GHz |
| 发射功率 | 单路27dBm，双路30dBm |
| 加密 | WPA2 AES |
| 工作温度范围 | -25~80℃ |
| 功耗 | 2.5W( (典型) 12.5W(最大) |
| 尺寸 | 38mm*40mm*7mm(L*W*H) |
| 数据接口 | SBUSx1，UARTx2(支持透传） GPIO 10/100M以太网WPS配对按键 |
| 重量 | 14.3g |
| 功能应用 | 集成串口透传，串口转网络，SBUS |
| 选频特性 | 支持实时频率切换(跳频)，支持上电最佳信道扫描 |
| 延时 | 典型值2ms |

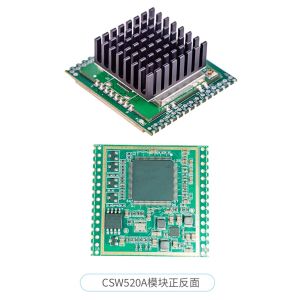

产品图：
性能指标：
| 工作频率 | 5.15~5.85GHz |
| 最大发射功率 | 27dBm |
| 最远传输距离 | ＞15KM （地对空通视，2Mbps），城市地对地通视1.3KM |
| 功耗 | 典型5V，0.5A。 最大5V，2.5A |
| 工作温度 | -40~80℃ |
| 工作电压 | 5V |
| 接收灵敏度 | -99dBm（min） |
| 加密 | WPA2 |
| 网络拓扑 | 支持点对点，点对多点，点对点中继 |
| FEC | LDPC |
| 传输速率 | 自适应，≤60Mbps |
| MIMO | 2x2双发双收 |
接口定义：
如图，J2，J3数字1~30为邮票孔接口，邮票孔间距1.27mm，A1~A30为2.54mm间距插件接口，A引脚与顺序增加的数字引脚相连，比如A1和2脚的接口定义一致。
接口定义表：
| J2 | |||||
| 序号 | I/O | 描述 | 丝印 | 备注 | |
| 1 | HP_COM | O | 音频功放输出共地 | COM | |
| A1/2 | SDC1_CLK | SDIO1时钟 | CLK | ||
| 3 | HP_COMFB | 音频功放输出共地反馈 | COM | ||
| A3/4 | SDC1_CMD | SDIO1 命令 | CMD | ||
| 5 | HP_L | 音频功放左声道 | HPL | ||
| A5/6 | SDC1_D0 | SDIO1 数据0 | D0 | ||
| 7 | HP_R | 音频功放右声道 | HPR | ||
| A7/8 | SDC1_D1 | SDIO1 数据1 | D1 | ||
| 9 | HBIAS | 音频功放偏置 | BAS | ||
| A9/10 | SDC1_D2 | SDIO1 数据2 | D2 | ||
| 11 | MIC_N | 麦克风负 | MCN | ||
| A11/12 | SDC1_D3 | SDIO1 数据3 | D3 | ||
| 13 | MIC_P | 麦克风正 | MCP | ||
| A13/14 | GND | 地 | GND | ||
| 15 | USB_P | 外接USB Hub用device端，USB信号正 | USP | NA | |
| A15/16 | 3V3 | I | 3.3V输入，2A，与CSW620A兼容设计需输入3.3V，不考虑兼容则无 | 3V3 | CSW620A输入 |
| 17 | USB_N | 外接USB Hub用device端，USB信号负 | USN | NA | |
| A17/18 | USB_P_IN | 外接USB Hub用host端，USB信号正 | UPI | NA | |
| 19 | USB_ID | USB OTG ID，usb调试用 | USBID | NA | |
| A19/20 | USB_N_IN | 外接USB Hub用host端，USB信号负 | UNI | NA | |
| 21 | ETH_TX_P | 以太网TX正 | TXP | ||
| A21/22 | PE3 | GPIO PE3/WPS配对按键功能 | PE3 | ||
| 23 | ETH_TX_N | 以太网TX负 | TXN | ||
| A23/24 | PE4 | GPIO PE4 | PE4 | ||
| 25 | ETH_RX_P | 以太网RX正 | RXP | ||
| A25/26 | PE5 | GPIO PE5，AP/STA模式选择功能 | PE5 | ||
| 27 | ETH_RX_N | 以太网RX负 | RXN | ||
| A27/28 | RESET | 系统复位 | RET | ||
| 29 | 5V | I | 5V，2.5A | 5V | 输入 |
| A29/30 | 5V | I | 5V | 输入 | |
| J3 | |||||
| 序号 | I/O | 描述 | 丝印 | 备注 | |
| 1 | LCD_DE_PE1 | O | GPIO PE1 | PE1 | |
| A1/2 | UART1_TX_CSI_SCK | UART1 TX | SCK | ||
| 3 | LCD_CLK_PE0 | GPIO PE0 | PE2 | ||
| A3/4 | UART1_RX_CSI_SDA | UART1 RX | SDA | ||
| 5 | MCSI_MCLK | CLK | |||
| A5/6 | UART2_TX | UART2 TX | TX2 | ||
| 7 | PB2 | GPIO PB2 | PB2 | ||
| A7/8 | UART2_RX | UART2 RX | RX2 | ||
| 9 | PB3 | GPIO PB3 | PB3 | 恢复出厂设置 | |
| A9/10 | PWM0_PB4 | PB4 | |||
| 11 | TWI0_SCK | SCK | |||
| A11/12 | PWM1_PB5 | PB5 | |||
| 13 | TWI0_SDA | SDA | |||
| A13/14 | SBUS_TX | O | STX | ||
| 15 | 3V3 | O | 3.3V输入，2A，与CSW620A兼容设计需输入3.3V，不考虑兼容则无 | 3V3 | CSW620A输入 |
| A15/16 | SBUS_RX | I | SRX | ||
| 17 | MCSI_D0_P | D0P | |||
| A17/18 | UART0_TX | TX0 | |||
| 19 | MCSI_D0_N | D0N | |||
| A19/20 | UART0_RX | RX0 | |||
| 21 | MCSI_D1_P | D1P | |||
| A21/22 | PE8 | PE8 | |||
| 23 | MCSI_D1_N | D1N | |||
| A23/24 | PE9 | PE9 | |||
| 25 | MCSI_CK_P | CKP | |||
| A25/26 | GND | P10 | |||
| 27 | MCSI_CK_N | CKN | |||
| A27/28 | GND | GND | |||
| 29 | SPI0-MOSI | 短接GND，USB烧录固件调试用 | MOSI | ||
| A29/30 | 5V | I | 5V | ||
接口设计指南：
网络接口
CSW520A提供一个100M网络接口，用户在使用时，需要外部接滤波器或者使用带滤波器的RJ45 连接器，推荐电路如下，3V3可以使用CSW520A上的3V3输出。
天线接口
CSW520A 天线通过IPX 连接器引出，模块有两个天线接口，需使用带屏蔽的同轴线缆连接到外部天线。对于天线有如下建议：
1) 同轴线缆长度尽量短，不能过长造成信号衰减；
2) 天线安装要避免信号干扰，远离干扰源，特别是高速数字信号及开关电源等
3) 天线效率指标在70%以上。
4）天线保持同极化安装，比如发射端是竖直安装，接收端使用同样天线也要竖直安装。
电源接口
当 CSW520A 工作需要一路5V电源，工作电流峰值2.5A。推荐采用输出电流大于4A DC-DC 开关电源做为5V的输入，并在引脚接口处并联至少1个22uF 电容，电源走线尽量短尽量宽。
UART接口
CSW520A提供三路UART，默认开启2路，UART0和UART1，UART2和sbus复用，默认使用sbus。最高速率115200。UART0作为调试用，UART1可以作为数据传输使用，例如点对点串口透传和点多点串口传输，接口定义如表3
表3
| 引脚 | 丝印 | 定义 | |
| J3-A17 J3-18 | TX0 | UART0_TX | 串口0 TX debug用 |
| J3-A19 J3-20 | RX0 | UART0_RX | 串口0 RX debug用 |
| J3-A1 J3-2 | SCK | UART1_TX_CSI_SCK | 串口1 TX |
| J3-A3 J3-4 | SDA | UART1_RX_CSI_SDA | 串口1 RX |
复位
PB3接口必须下拉！！，上拉短按重启，长按15s恢复出厂设置。
sbus
CSW520A提供一路SBUS
散热
散热不是必须，如果功率较高，模组需要使用散热片，散热片可直接贴在屏蔽罩上
PCB设计及封装：
外形尺寸图如下，单位MM，也可联系我们提供DXF格式的外形和模块封装图
封装图如下：
