CSW630A开发板
概述：
CSW630A 是深圳市云望物联技术有限公司基于 802.11 设计的一款 29.5*21*6.2mm 小尺寸远距
离双频 WIFI 私有协议专用系统通信模块，开发板已完全实现模块功能（1：1），可以直接使用模块各接口功能的产品。
采用双核 ARM CPU；符合标准 IEEE802.11a/g/n /无线网络协议以及私有 LR-WiFi（Long Range WiFi）协议，
为扩展通信距离，无线信号实现多路收发，并提高可靠性。模块支持网口，并集成串口透传，串口转网口传输，
sbus 无线传输功能。630A长81.55mm 宽67.61，630开发板重量大约39.2g。
630固定孔中间的距离长为65mm，宽为59mm，板子厚为1.74mm,
固定孔大小为3mm,孔到边距5mm,板子最高（厚）为17.43mm，
长的天线194.39mm，短的天线115.23mm，小天线2条15g,大天线俩条42.5g。
本文档主要描述了 CSW630A 模块的功能，性能和硬件接口，并给出相关的硬件参考设计。
参数：
| 远传输距离 | CSW630A：>12KM（空旷无干扰）
20KM(地对空无干扰定向天线，2Mbps)，典型城市内通视地对地1KM(全向天线)， 地对空全向12KM |
| 吞吐量 | 自适应，1~100Mbps |
| 网络拓扑 | 点对点，点对多点，可支持组网，中继 |
| 接收灵敏度 | -93dBm(Min) |
| 分集 | 2x2MIMO，ML，MRC |
| 传输技术 | OFDM LR-WiFi |
| FEC | LDPC |
| 频段 | 2400~2502MHz~5.85GHz |
| 发射功率 | 24dBm |
| 加密 | WPA2 AES |
| 工作温度范围 | -25~80℃ |
| 功耗 | 2.5W (典型) 6W (最大) |
| 数据接口 | SBUSx1，GPIO 10/100M以太网WPS配对按键，USBx1，UARTx2（支持透传） |
| 延时 | 典型值2m |
| 重量 | 4.9g |
| 功能应用 | 集成串口透传，串口转网络，SBUS |

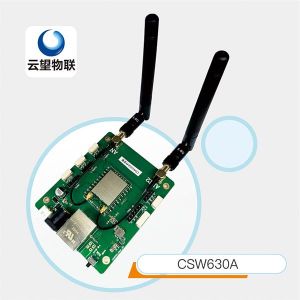

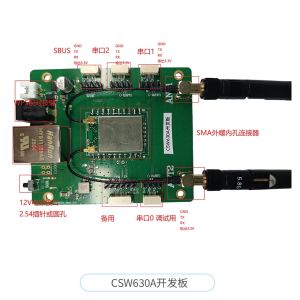

产品图：
性能指标：
| 工作频率 | 2.400~2507MHz/5.15~5.85GHz |
| 最大发射功率 | 24dBm |
| 最远传输距离 | ＞15KM （全向天线地对空通视，2Mbps），城市地对地通视1KM，定向天线>30KM |
| 功耗 | 典型3.3V，1A。 最大3.3V， 2A |
| 工作温度 | -40~80℃ |
| 工作电压 | 3.3V |
| 接收灵敏度 | -93dBm（min） |
| 加密 | WPA2 |
| 网络拓扑 | 支持点对点，点对多点，点对点中继，MESH |
| FEC | LDPC |
| 传输速率 | 自适应，≤180Mbps（实测） |
| MIMO | 2x2双发双收 |
| 重量 | 4.9g |
| 尺寸 | 29.5*21*6.2mm |
接口定义：
接口定义表：
| J2 | |||||
| 序号 | I/O | 描述 | 备注 | ||
| 1 | GND | 接地 | |||
| 2 | WPS | I | WPS配对按键用 | WPS配对，高电平有效 | |
| 3 | PWM1 | I/O | 预留 | 未启用 | |
| 4 | GPIO_0 | I/O | 与LED连接，指示连接和配对 | 配对状态闪烁，连接状态常亮，低电平有效 | |
| 5 | GPIO_1 | I/O | 与LED连接，RSSI信号强度指示 | ＞-89dBm 常亮，信号好； -100<RSSI≤-89 慢闪，信号弱；-100或者没信号表示断连 | |
| 6 | ETH_TD+ | I/O | 以太网口发送+ | ||
| 7 | ETH_TD+ | I/O | 以太网口发送- | ||
| 8 | ETH_RD+ | I/O | 以太网口接收+ | ||
| 9 | ETH_RD- | I/O | 以太网口接收- | ||
| 10 | 3V3_IN | O | 3.3V供电，最大2A | 不低于3.25V | |
| 11 | UART0_RX | I | 串口0接收 | 调试串口 | |
| 12 | UART0_TX | O | 串口0发送 | 调试串口 | |
| 13 | SBUS_RX | I | sbus 输入，与遥控器相连 | 与UART2复用切换 | |
| 14 | SBUS_TX | O | sbus 输出，与飞控相连 | 与UART2复用切换 | |
| 15 | GND | 接地 | |||
| 16 | PWM0 | I/O | 预留 | 未启用 | |
| 17 | UART2_RX | I | 串口2接收 | ||
| 18 | UART2_TX | O | 串口2发送 | ||
| 19 | UART1_RX | I | 串口1接收 | ||
| 20 | UART1_TX | O | 串口1发送 | ||
接口设计指南：
网络接口
CSW630A提供一个100M网络接口，用户在使用时，需要外部接滤波器或者使用带滤波器的RJ45 连接器，或者直接和网口相连，推荐电路如下：
天线接口
CSW630A 天线通过IPX 连接器引出，模块有两个天线接口，需使用带屏蔽的同轴线缆连接到外部天线，由于工作频率较高。请勿在PCB上做微带线转接，对于天线有如下建议：
1) 同轴线缆长度尽量短，不能过长造成信号衰减；
2) 天线安装要避免信号干扰，远离干扰源，特别是高速数字信号及开关电源等
3) 天线效率指标在70%以上。
4）天线保持同极化安装，比如发射端是竖直安装，接收端使用同样天线也要竖直安装。
电源接口
当 CSW630A 工作需要一路3.3V单电源供电，3.3V工作电流峰值2A。推荐采用输出电流大于4A DC-DC 开关电源做为3.3V的输入，并在引脚接口处并联至少1个22uF 电容，电源走线尽量短尽量宽。
UART接口
CSW630A提供三路UART，默认开启2路，UART0和UART1，UART2和sbus复用，默认使用sbus。最高波特率4000000。UART0作为调试用，UART1可以作为数据传输使用，例如点对点串口透传和点多点串口传输，以及串口转网络和网络转串口，接口定义如表3
表3
| 引脚 | 丝印 | 定义 | |
| 11 | TX0 | UART0_TX | 串口0 TX debug用 |
| 12 | RX0 | UART0_RX | 串口0 RX debug用 |
| 20 | TX1 | UART1_TX | 串口1 TX |
| 19 | RX1 | UART1_RX | 串口1 RX |
| 18 | TX2 | UART2_TX | 串口2 TX |
| 17 | RX2 | UART2_RX | 串口2 RX |
sbus
CSW630A提供一路SBUS，sbus与UART2在硬件上复用，通过软件切换，sbus tx接飞控系统，sbus rx接遥控器
WPS配对按键
CSW630A支持WPS一键配对，在2分钟内AP和station（STA）都按下配对键，可以自动配置，STA配置成和AP一样的SSID和密码，配对按键使用WPS
连接指示
CSW630A提供配对和连接指示，在配对状态中LED会快闪，处于连接正常状态LED常亮，未连接处于慢闪（2s亮一次）
散热
散热不是必须，如果功率较高，模组需要使用散热片，散热片可直接贴在屏蔽罩上
PCB设计及封装：
外形尺寸图如下，单位mm，也可联系我们提供DXF格式的外形和模块封装图
外形图正面和背面：
封装图如下：
